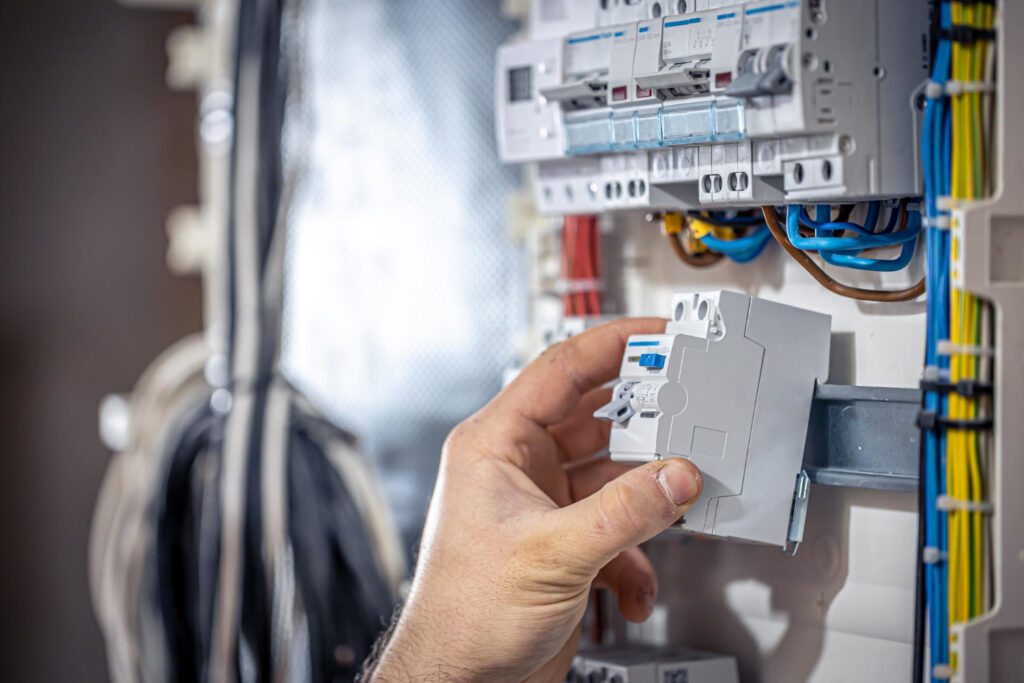

Regiões com alta incidência de descargas atmosféricas exigem atenção especial quando o assunto é segurança elétrica. Raios podem causar danos severos a instalações, equipamentos e até colocar vidas em risco. Nesse cenário, a proteção elétrica adequada deixa de ser apenas uma recomendação técnica e passa a ser uma necessidade. Entre os principais dispositivos de proteção está o DPS (Dispositivo de Proteção contra Surtos), frequentemente associado a disjuntores para garantir maior eficiência e segurança.
Este artigo explica como funcionam as descargas atmosféricas, os riscos que elas representam para sistemas elétricos e qual é o papel fundamental do disjuntor DPS na proteção de residências, comércios e indústrias.
O que são descargas atmosféricas e por que elas são perigosas
Descargas atmosféricas, popularmente conhecidas como raios, são fenômenos naturais caracterizados por uma liberação intensa de energia elétrica entre nuvens ou entre a nuvem e o solo. Essa energia pode atingir tensões de milhões de volts em frações de segundo.
Mesmo quando o raio não atinge diretamente uma edificação, seus efeitos podem ser sentidos por meio de surtos elétricos, que se propagam pelas redes de energia, telefonia e dados.
Impactos das descargas atmosféricas em instalações elétricas
Os principais danos causados por surtos decorrentes de descargas atmosféricas incluem:
- Queima de equipamentos eletrônicos sensíveis
- Danos a painéis elétricos e quadros de distribuição
- Interrupções frequentes no fornecimento de energia
- Risco de incêndios elétricos
- Redução da vida útil de sistemas elétricos
Em áreas com alta densidade de raios, esses problemas tornam-se recorrentes quando não há proteção adequada.
O que é um surto elétrico
Surto elétrico é um aumento súbito e transitório de tensão em um circuito elétrico. Ele pode durar apenas microssegundos, mas é suficiente para causar danos significativos.
Principais causas de surtos elétricos
Embora os raios sejam a causa mais conhecida, os surtos elétricos também podem ocorrer devido a:
- Manobras na rede de distribuição
- Ligamento e desligamento de grandes cargas
- Curto-circuitos em instalações próximas
- Falhas em sistemas industriais
Por isso, a proteção contra surtos não é exclusiva de regiões com tempestades frequentes, mas se torna ainda mais crítica nesses locais.
O que é o DPS (Dispositivo de Proteção contra Surtos)
O DPS é um dispositivo projetado para proteger instalações elétricas e equipamentos contra sobretensões transitórias. Ele atua desviando o excesso de energia para o sistema de aterramento, evitando que essa tensão chegue aos aparelhos conectados.
Como o DPS funciona na prática
Em condições normais, o DPS permanece inativo. Quando ocorre um surto de tensão, o dispositivo entra em ação quase instantaneamente, criando um caminho de baixa impedância para a corrente excedente, direcionando-a para a terra.
Após o surto, o DPS retorna ao seu estado normal, pronto para atuar novamente.
Diferença entre disjuntor e DPS
É comum confundir as funções do disjuntor e do DPS, mas eles têm papéis distintos e complementares dentro da proteção elétrica.
Função do disjuntor
O disjuntor é responsável por proteger o circuito contra:
- Sobrecargas
- Curtos-circuitos
Ele interrompe o fornecimento de energia quando a corrente ultrapassa valores seguros.
Função do DPS
O DPS protege contra:
- Sobretensões transitórias
- Picos de tensão de curta duração
Ou seja, enquanto o disjuntor atua sobre corrente excessiva, o DPS atua sobre tensão excessiva.
O que é um disjuntor DPS e por que ele é importante
O termo “disjuntor DPS” é utilizado para descrever a associação entre o DPS e um dispositivo de proteção, geralmente um disjuntor ou fusível, instalado a montante do DPS.
Essa combinação é fundamental para garantir o funcionamento seguro do sistema.
Por que o DPS precisa de um disjuntor associado
O DPS pode sofrer degradação ao longo do tempo, especialmente em regiões com grande incidência de surtos. Caso ele entre em falha, o disjuntor associado é responsável por:
- Desconectar o DPS da rede elétrica
- Evitar aquecimento excessivo
- Prevenir riscos de curto-circuito e incêndio
Essa proteção adicional aumenta a confiabilidade da instalação elétrica.
Tipos de DPS utilizados em áreas com muitas descargas atmosféricas
A escolha correta do DPS depende do nível de exposição da instalação aos surtos elétricos.
DPS Classe I
Indicado para instalações com alto risco de impacto direto de raios, como:
- Edificações com SPDA (para-raios)
- Indústrias em áreas abertas
- Estruturas elevadas
Esse tipo de DPS é capaz de suportar correntes de descarga muito elevadas.
DPS Classe II
Utilizado em quadros de distribuição para proteção contra surtos induzidos e manobras da rede elétrica. É o mais comum em residências e comércios localizados em regiões com alta incidência de descargas atmosféricas.
DPS Classe III
Aplicado próximo a equipamentos sensíveis, oferecendo proteção complementar e mais refinada.
Importância do aterramento para a eficácia do DPS
O desempenho do DPS está diretamente ligado à qualidade do sistema de aterramento. Sem um aterramento eficiente, o DPS não consegue desviar corretamente a energia excedente.
Características de um bom aterramento elétrico
Um sistema de aterramento adequado deve apresentar:
- Baixa resistência elétrica
- Conexões firmes e bem dimensionadas
- Continuidade elétrica garantida
- Manutenção periódica
Em áreas com muitas descargas atmosféricas, o aterramento é tão importante quanto o próprio DPS.
Onde instalar o DPS na instalação elétrica
A instalação correta do DPS influencia diretamente sua eficiência.
Locais recomendados para instalação
- Quadro geral de baixa tensão
- Quadros de distribuição secundários
- Próximo a equipamentos críticos
Quanto menor for a distância entre o DPS e o ponto protegido, melhor será a resposta contra surtos.
Benefícios da proteção elétrica com disjuntor DPS
Investir em proteção elétrica adequada traz diversas vantagens, especialmente em regiões com alta incidência de raios.
Principais benefícios
- Redução de danos a equipamentos eletrônicos
- Aumento da vida útil das instalações elétricas
- Menor risco de incêndios elétricos
- Continuidade operacional em empresas e indústrias
- Mais segurança para pessoas e patrimônios
Esses benefícios tornam o uso do disjuntor DPS uma solução indispensável em áreas críticas.
Considerações finais sobre proteção elétrica em áreas com descargas atmosféricas
Em regiões onde descargas atmosféricas são frequentes, a proteção elétrica não pode ser negligenciada. O uso do DPS, associado corretamente a um disjuntor e a um sistema de aterramento eficiente, forma uma barreira essencial contra surtos elétricos.
Mais do que proteger equipamentos, essa solução contribui para a segurança das pessoas, a confiabilidade da instalação e a redução de prejuízos financeiros. Uma análise técnica adequada e a escolha correta dos dispositivos garantem uma proteção elétrica eficaz e duradoura, mesmo nas condições mais severas.
